안녕하세요.

벽부형전열교환기 전문

(주)현대아인스홈이에요.

오늘은 전원주택 복층의 환기를 위하여

전열교환기 고스트를 설치한 사례를

포스팅해요.

신도시에 신축된 전원주택으로

복층에 환기를 자동으로 이루어

지도록 하고 싶다고

건축초기부터 상담을 하다가

건축물이 마무리 되면서

전열교환기 고스트를 설치하게 되었어요.



그래서 콘크리트 타설시 타공을 미리

해 놓을 것을 상담하여

2곳의 건축물에

2대를 설치 하였어요.

이렇게 미리 타공구멍을 만들어 놓으면

설치가 간편하고

미리 배선을 빼어놓아서 설치후에도

깔끔하게 마무리 될 수 있어요.

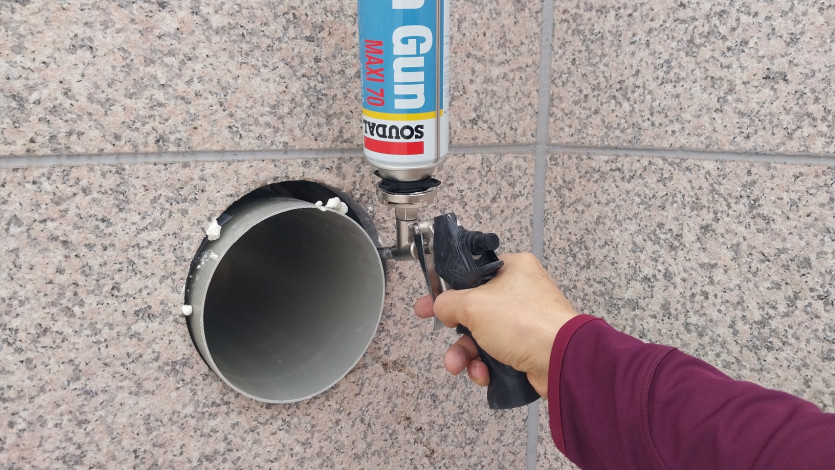

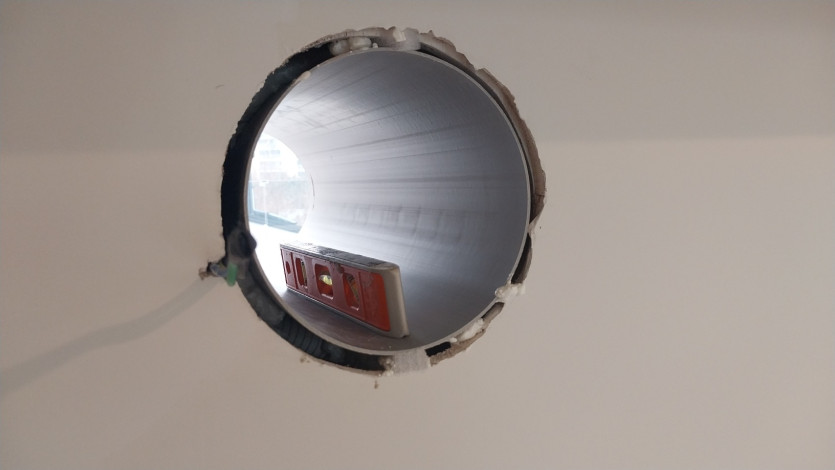

먼저 타공지점에는 파이프를 넣어

외부쪽으로 기울기를 주어

고정을 하고 폼을 넣어요.



폼을 넣을때에는 가운데지점에

적정량을 넣어서 폼이 부풀어 오르며

자리잡을때까지 약20여분을 기다리고

내부에서 두번째

외부에서 세번째 등으로

나누어 폼을 쏴주어야 내부에

빈공간이 생기지 않게 폼을 넣어줄 수 있어요.



폼이 굳어 파이프가 견고하게

자리잡으면 외부케이스를 벽면에

밀착시킬수있도록 수평면으로 커팅하고

외부 케이스를 부착해주어요.

이제 내부작업이에요.

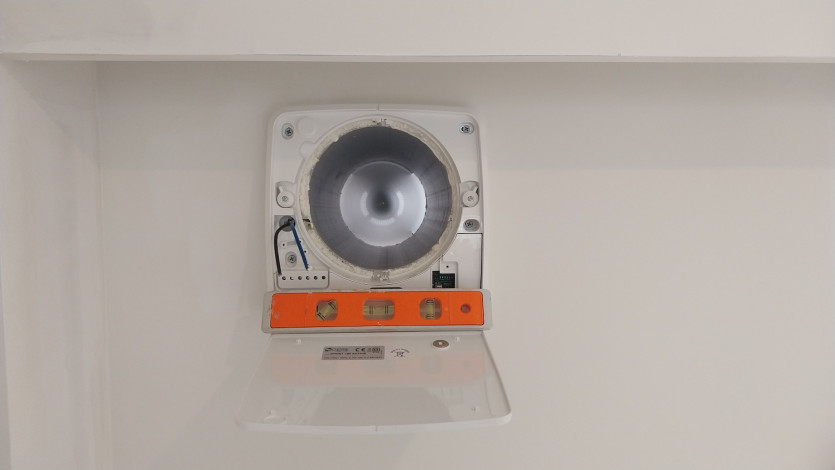

내부장착판을 수평확인하며

피스를 이용해 장착을 해주어요.

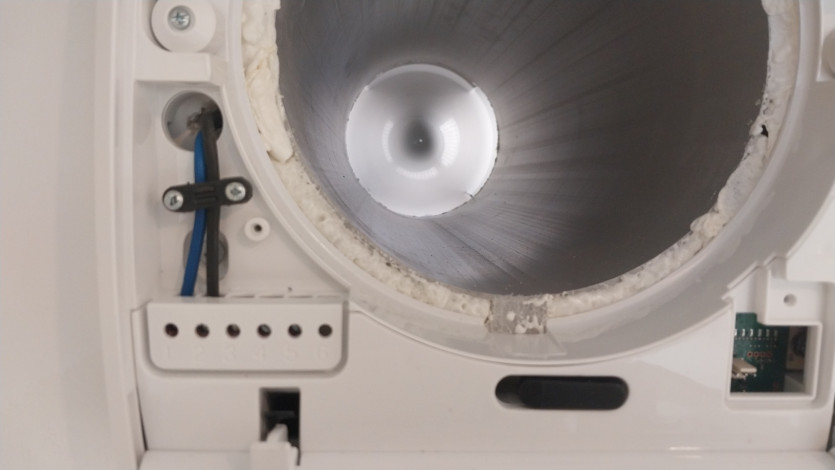

그 다음에 배선을 연결해줘요.



배선은 1번부터 6번까지의 구멍이있는데

1번과 2번에 연결해주어요.

+, - 선은 바뀌어도 상관없어요.

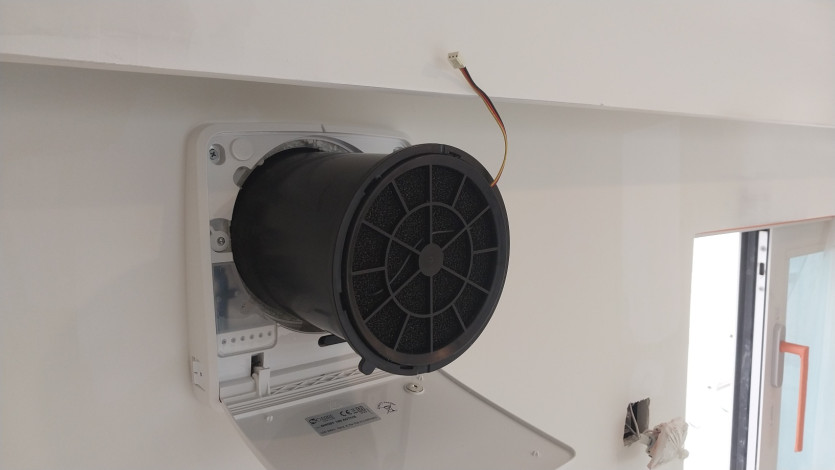

내부장착판을 부착하면

마지막으로 팬모듈 뭉치를

파이프안으로 넣어주고

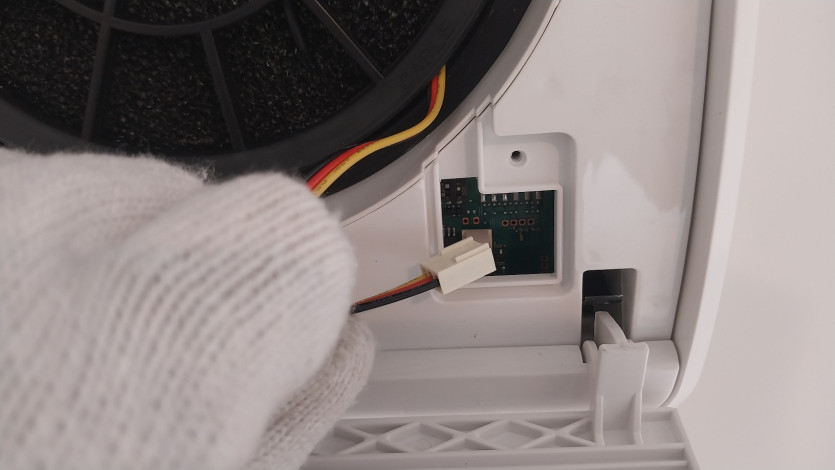

케이블을 연결하고 고정시켜주면

끝이에요.





벽부형전열교환기 고스트를

설치했으니 이제 전원을 넣도록 할게요.

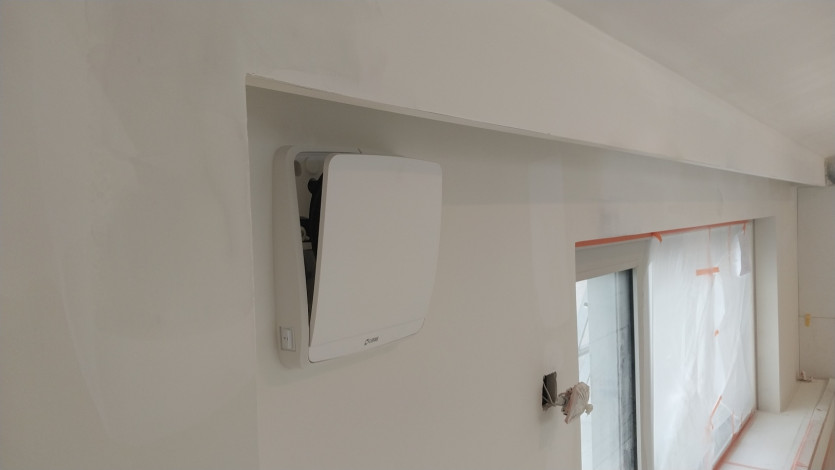

제품 좌하단에 전원스위치가 있어요.

제품설치 후 전원을 넣으면

약 40초후에 케이스가 열리면서

제품이 정상적으로 작동을 해요.

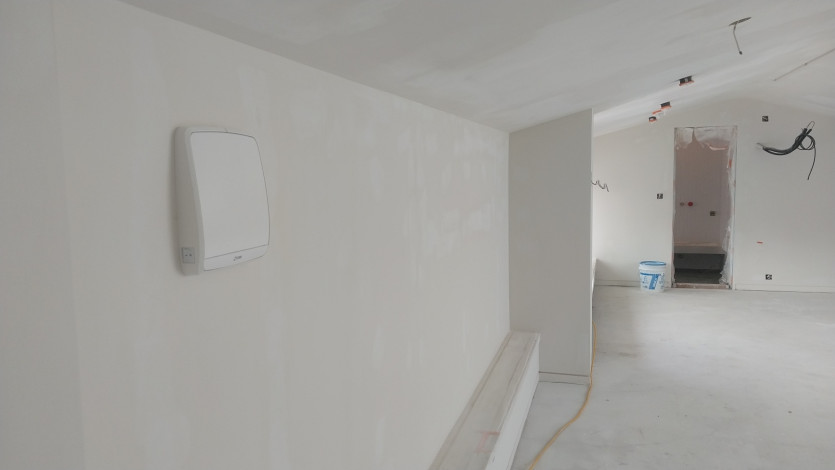

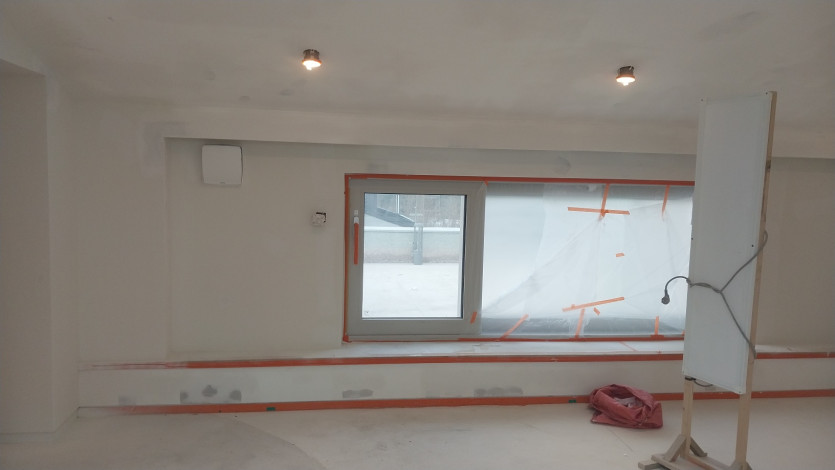

이제 벽부형 전열교환기 고스트가 작동하니

70초동안 외부공기를 실내로 들여오고

4초를 쉬었다가

70초동안 내부공기를 바깥으로 배출해 주어요.

그러면서 언제나 깨끗한 실내공기를

유지시켜 주어요.

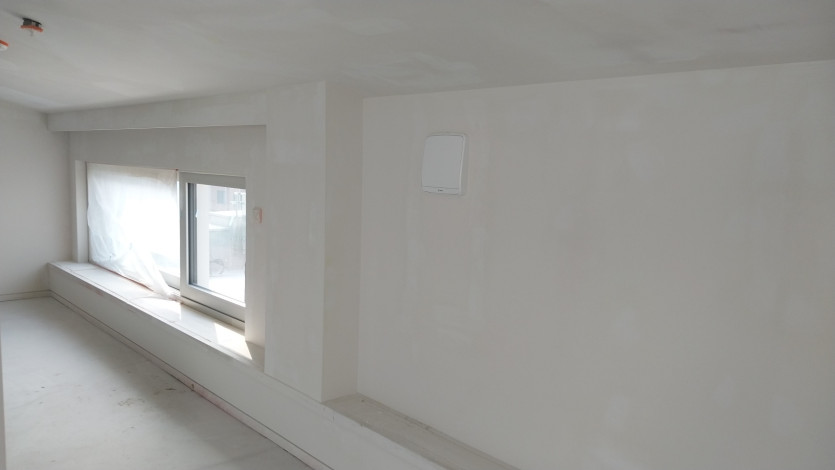

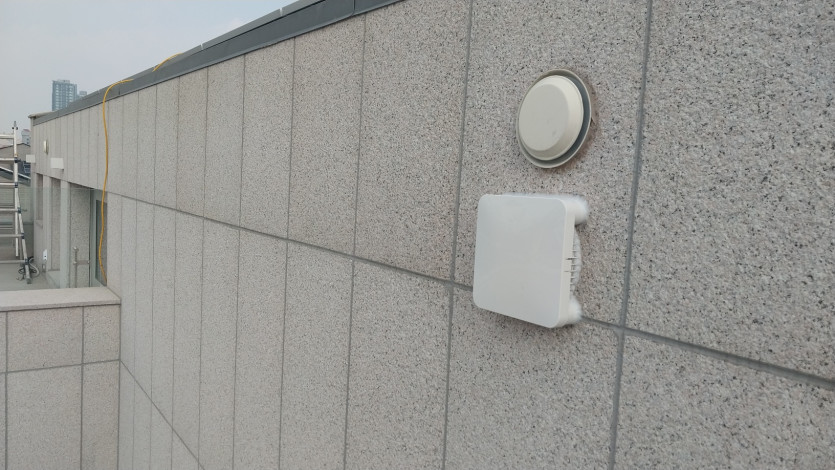

맞은편에 있는 건물에도 복층에

1대를 설치했는데

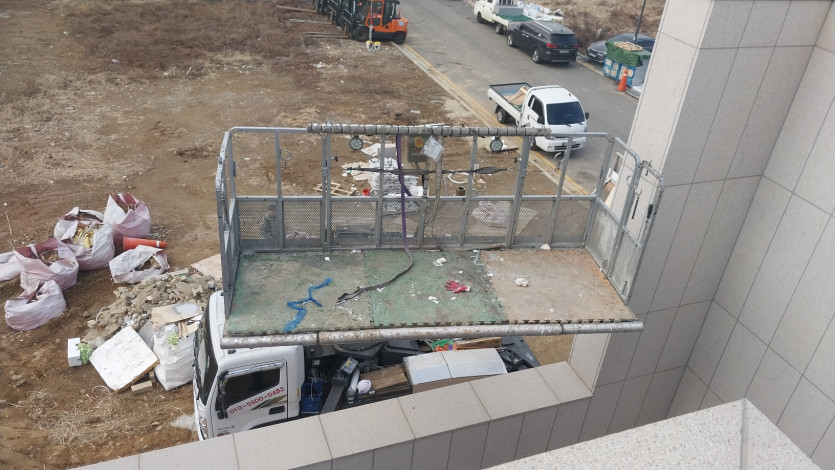

베란다가 없는 구조라서

외부작업시에 스카이 차량을 불렀어요.

흰색 외벽과 참 잘어울리는 고스트에요.



1층에서 올라오는 습기를 배출하고

1층에서 올라오는 오염공기를 배출해주니

앞으로 전원주택에 큰 역활을 할거에요.



오늘도 이렇게 주택환기를 위해

2곳에 2대를 설치했어요.

고객님들의 건강을 위해

늘 뛰어다니겠습니다.

감사합니다.
